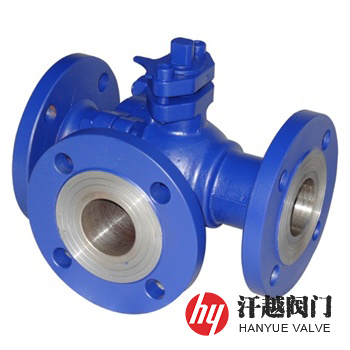

L型三通球閥產品簡介
L型三通球閥是一種球體中流道形狀是L形，呈直角布置，閥體上有一進兩出三個通道，呈T字垂直分布，這樣球體轉動90°角則可將入口端的物料從左出料口切換至右出料口，反之亦然的L形三通換向閥。其通常采用兩閥座結構，分別置于兩側的出口，并緊貼在球面上，球體內開設有呈90度角的通孔，從而不但能實現對管道中介質流向的切換，而且能使相互垂直的兩個通道連通或關閉。該閥主要通過手柄、蝸輪、氣動、電動、液動等執行機構驅動閥桿帶動球體在閥腔內做90°正反旋轉運動，以實現對管路中介質流動方向的切換。應該注意的是，本產品是出口端密封，它只具備流向切換功能，而不可能同時將進、出口兩端的流體截?cái)?，所以其在管線運行時一直處于開啟狀態。
L型三通球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 4 | 球 體 | 304 | 304 | 304L | 316 | 316L |
| 5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 彈 簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | 17-7PH |
L型三通球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | ||||
L型三通球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | ||||||
| L | L1 | D | K | R | C-f | n-d | ||
| 16 | 25 | 180 | 90 | 115 | 85 | 68 | 18-2 | 4-?14 |
| 32 | 200 | 100 | 140 | 100 | 78 | 18-2 | 4-?18 | |
| 40 | 220 | 110 | 150 | 110 | 88 | 18-2 | 4-?18 | |
| 50 | 240 | 120 | 165 | 125 | 102 | 18-2 | 4-?18 | |
| 65 | 260 | 130 | 185 | 145 | 122 | 18-2 | 4-?18 | |
| 80 | 280 | 140 | 200 | 160 | 138 | 20-2 | 8-?18 | |
| 100 | 320 | 160 | 220 | 180 | 158 | 20-2 | 8-?18 | |
| 125 | 380 | 190 | 250 | 210 | 188 | 22-2 | 8-?18 | |
| 150 | 440 | 220 | 285 | 240 | 212 | 22-2 | 8-?23 | |
| 200 | 550 | 275 | 340 | 295 | 268 | 24-2 | 12-?23 | |
| 250 | 670 | 335 | 405 | 355 | 320 | 26-2 | 12-?25 | |
| 300 | 850 | 425 | 460 | 410 | 378 | 28-2 | 12-?25 | |
| 表中為部分HG/T 20592-2009標準PN16法蘭連接浮動式三通球閥尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
L型三通球閥結構圖
本產品有軟密封和硬密封兩種。如果你需訂購我廠三通球閥系列產品，訂單上應給出結構類型(L型、T型、Y型120°或135°等)、規格、公稱壓力、閥體和內件材質、使用介質、工作溫度、端部連接形式及驅動方式等。
