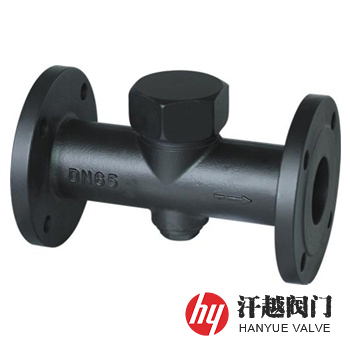

CS49H圓盤式蒸汽疏水閥產品概述
CS49H圓盤式蒸汽疏水閥是由閥體內進口與壓力室之間的壓差變化驅動閥片的啟閉動作，達到阻汽排水功能的Y型熱動力型蒸汽疏水閥，其開始通汽時，空氣和凝結水流入閥內，通過凝結水入口將閥片往上推，從凝結水出口排出凝結水和空氣，然后，蒸汽進入疏水閥，由于蒸汽從閥片下面流過的速度比凝結水流過的速度大得多，根據伯努利定理，閥片下面的壓力降低，在蒸流沖入關閥的瞬間，變壓室內壓力約與入口壓力相等，由于閥片上方全面積承受該壓力，而閥片一方只承受進口孔面積，所以，將閥片向下壓壓力大，因此，關閉閥門，在閥關閉后，進入變壓室的蒸汽向接觸閥蓋外側的空氣散熱，變壓室內的蒸汽漸漸凝結成水，壓力也因此逐漸降低。當變壓室內的壓力降至某一程度后，盡管閥片承受向下壓力的受壓面積大，但總的力此時比閥片下面向上頂?shù)牧π?，于是閥片被凝結水沖開，將關閥后積聚在蒸汽疏水閥入口處的凝結水從出口排出，當滯留的凝結水全部排除后，蒸汽流入，因蒸汽的密度比凝結水小得多，且如前面所說，由于蒸汽流速高，使閥片下方的壓力降低，從而關閥，重復上述過程，周而復始循環著。
CS49H圓盤式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 防 護 蓋 | A105 | A182 F11 | A182 304 | A182 316 | A182 316L |
2 | 閥 體 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
3 | 閥 蓋 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
4 | 閥 座 | A276 420 | A276 420 | A276 304 | A276 316 | A276 316L |
5 | 閥 片 | A276 420 | A276 420 | A276 304 | A276 316 | A276 316L |
6 | 過 濾 網 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
7 | 底 蓋 | A105 | A182 F11 | A182 304 | A182 316 | A182 316L |
CS49H圓盤式蒸汽疏水閥技術規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
工作壓差(MPa) | ≥0.05 | ||||
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
法蘭標準 | JB/T 79、JB/T 82、GB/T 9113、GB/T 9115、HG/T 20592、HG/T 20615、ASME B16.5等 | ||||
檢驗試驗 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
CS49H圓盤式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸 | 參考重量 KG | |||
L | H1 | H2 | W | |||
16 ~ 25 (Class150)20 | 15 | 150 | 60 | 45 | 53 | 3.0 |
20 | 150 | 60 | 45 | 53 | 3.0 | |
25 | 160 | 60 | 45 | 53 | 3.3 | |
32 | 230 | 75 | 45 | 70 | 9.5 | |
40 | 230 | 75 | 45 | 70 | 9.5 | |
50 | 230 | 75 | 45 | 70 | 9.5 | |
65 | 270 | 107 | 107 | 90 | 18 | |
80 | 280 | 115 | 115 | 100 | 20 | |
100 | 320 | 120 | 120 | 120 | 22 | |
CS49H圓盤式蒸汽疏水閥結構圖
如果你需要的圓盤式蒸汽疏水閥有技術要求，須在訂貨合同中提供以下參數：結構長度、連接方式、公稱尺寸、介質使用溫度、壓力范圍、試驗、檢驗標準及其他要求。
