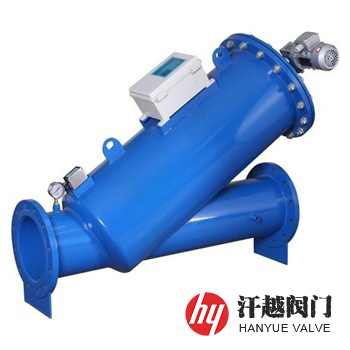

Y型全自動清洗過濾器產品概述
Y型全自動清洗過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，以凈化水質及保護系統其他設備正常工作，并可實現在線全自動刷洗和排污等功能的濾水設備，其在焊制Y型過濾器濾網內安裝了一套清洗刷，刷子由電機帶動旋轉，并在它的端蓋上安裝一個電動排污閥，工作時，水流從它的進水口流入，流經濾網后從出水口流出，當水流中的雜質顆粒不斷地在濾網的內表面堆積，使得過濾器的上下游壓差增大，當上下游(進出口)壓差到達預設值時，壓差開關便傳遞信號給控制裝置，控制裝置啟動電機帶動刷子旋轉刷掉濾網上的污物雜質，同時打開排污閥，污物從排污閥排走，清洗時無需斷流。本產品可采用PLC自動控制系統，能根據壓差或定時控制清洗，并可手動刷洗和選擇設計為連續清洗，發生故障有警示信號或相應之動作，并配帶電控柜與過濾器之間的電纜，預留接口將設備運行信號遠傳到泵房控制室，系統可擴展能力強，智能程度高。
Y型全自動清洗過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | Q235B | 20# | 304 | 304L | 316 | 316L |
| 2 | 法 蘭 | Q235B | Q235B | 304 | 304L | 316 | 316L |
| 3 | 法 蘭 蓋 | Q235B | Q235B | 304 | 304L | 316 | 316L |
| 4 | 清 洗 刷 | 骨質豬鬃毛、尼龍、不銹鋼 | |||||
| 5 | 刷 架 | 304 | 304 | 304 | 304L | 316 | 316L |
| 6 | 濾 筒 | 304 | 304 | 304 | 304L | 316 | 316L |
| 7 | 濾 網 | 304 | 304 | 304 | 304L | 316 | 316L |
| 8 | 密 封 件 | NBR、EPDM、PKM、PTFE、GRAPHITE | |||||
| 9 | 螺 柱 | 35CrMo | 35CrMo | 304 | 304 | 316 | 316 |
| 10 | 螺 母 | 30CrMo | 30CrMo | 304 | 304 | 316 | 316 |
| 11 | 排 污 閥 | CF8 | CF8 | CF8 | CF3 | CF8M | CF3M |
Y型全自動清洗過濾器性能參數
| 公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 殼體強度試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
| 密封性能試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
| 設計制造 | HG/T 21637-2021、GB/T 14382-2008、SH/T 3411-2017 | |||||
| 連接法蘭 | JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | HG/T 21637-2021、GB/T 14382-2008、SH/T 3411-2017 | |||||
| 過濾精度 | 1目 ~ 500目 | |||||
Y型全自動清洗過濾器主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 電機 KW | ||||
| L | L1 | D | d | H | |||
| 10 ~ 25 (Class150) 20 | 40 | 520 | 330 | 159 | 45 | 560 | 0.18 |
| 50 | 520 | 330 | 159 | 57 | 560 | 0.18 | |
| 65 | 520 | 330 | 159 | 76 | 560 | 0.18 | |
| 80 | 550 | 350 | 159 | 89 | 580 | 0.18 | |
| 100 | 670 | 400 | 219 | 108 | 670 | 0.18 | |
| 125 | 690 | 420 | 219 | 133 | 680 | 0.25 | |
| 150 | 800 | 450 | 273 | 159 | 720 | 0.25 | |
| 200 | 900 | 500 | 325 | 219 | 850 | 0.25 | |
| 250 | 1200 | 580 | 426 | 273 | 1050 | 0.25 | |
| 300 | 1300 | 680 | 426 | 325 | — | 0.32 | |
| 350 | 1530 | 740 | 478 | 377 | — | 0.32 | |
| 表中未列出規格及參數，請咨詢汗越閥門技術部！ | |||||||
Y型全自動清洗過濾器結構圖
如果你需訂購我廠自清洗過濾器產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、殼體材質、濾筒濾網材質及過濾精度、法蘭標準、法蘭密封面形式等，本產品控制方式可選壓差、時間、手動或者PLC遠程控制等。
